一、概述：

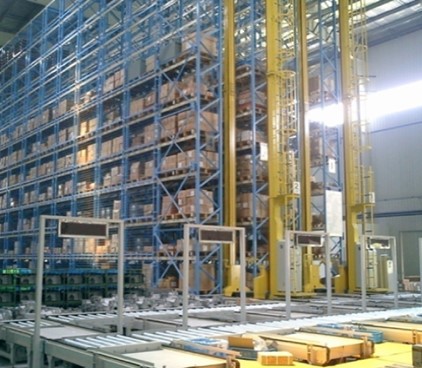

一家產港口機械的大型企業，其生產的港口機械享譽海內外，堆垛機就是其準備設計計劃應用變頻器改造的一類港口起重機械，由于堆垛機搬運的貨物比較重，所以起升采用雙電機同步控制。同步性控制是工業控制中常用的一種控制方式，傳統的機械式同步(皮帶傳動)控制因控制精度和可調性差而逐漸減小，伺服控制系統精度高，但系統復雜、成本高，僅限于小功率使用；同步電機控制效果也不好。交流異步電機順利解決了對電機轉矩控制的障礙后，配以高精度的控制卡，實現電機之間角度同步及定位控制現在已經變得可行。
高功率工業變頻器特有的同步/定位選件卡，其基本工作原理是通過光電編碼器反饋電機的實際速度和位置，比較給定速度或位置信號，再通過內部計算，直接控制電機的轉矩。主要功能有同步控制(同步)和定位控制(同步)兩種：由于引入了光電編碼器脈沖反饋信號，該控制器不僅可以實現簡單的速度同步控制，而且可以通過脈沖計數來控制電機的轉角，從而實現角度同步，并具有自動識別校正、速比可調、角補償和多臺電機間同步等功能。其定位功能主要包括了工程中常用的零位返回控制、絕對位置定位及相對位置定位控制。
二、系統方案：
1.小車運行由變頻器控制兩臺0.8KW錐形電動機，操作器上裝有正反兩個方向兩檔速度啟動控制按鈕。
2.大車運行由變頻器控制兩臺2.2KW錐形電機，操作器上裝有正反兩個方向兩檔速度啟動控制按鈕。
3.起升電機為兩臺7.5KW錐形電動機，采用兩臺變頻器加同步與定位控制卡進行控制，操作器上裝有正反兩個方向兩檔速度啟動控制按鈕。兩臺變頻器采用虛擬主軸同步位置控制，第一臺變頻器作為主軸，另一臺變頻器作為跟隨軸，兩臺電機根據虛擬主軸的數值作閉環位置同步控制，從而達到兩臺電機位置同步的目的，通過速度切換開關可以切換兩種速度。
4.控制柜面板上設有電源、運行和三個變頻器故障指示燈，同步與閉環轉換鑰匙開關和起升電機正轉點動，反轉點動按鈕。
5.外部操作盒上有總運行、總停止按鈕和大車、小車、起升電機的正轉起動、反轉起動以及高低速轉換。
6、小車、大車和起升運動，在外部機械上都有限位開關，防止脫軌。
