一、變頻控制柜簡述
>18.5KW變頻控制柜的特點：
可視性控制頁面，實際操作簡易；
變頻器運行時，有運行電流量、工作電壓、風機轉速比等顯示信息作用；
點動式啟動或關機，電阻器旋扭式調整排風量；
同一臺風機內的兩部電動機可設定在變頻器作用內，設定每停時依次啟動；在啟動后，可同步調整風機轉速比；
兩部變頻柜徹底單獨，可隨意挑選一臺工作中；
有485通訊端口號；
維護作用：變頻器常見維護作用，維護風機不被損壞。
◆15KW變頻控制柜特性：
可視性控制頁面，實際操作簡易；
變頻器運行時，有運行電流量、工作電壓、風機轉速比等顯示信息作用；
點動式啟動或關機，電阻器旋扭式調整排風量；
控制柜里布有接原來控制設備的連接接線端子，原來控制設備還能再次應用；
變頻器一拖二作用，可轉換給隨意一臺風機，用直流變頻控制；
含有直流與直流變頻轉換作用；
有485通訊端口號；
維護作用：變頻器常見維護作用，維護風機不被損壞。
二、18.5KW變頻控制柜操作指南
◆啟動流程：
開啟控制柜子門，查驗開關電源主回道上的接線端子排是不是有松脫，無異常后，推上去空氣漏電開關，給變頻控制柜合閘。
變頻器顯示信息頁面上，顯示信息一切正常后，轉動電阻器，調至所需頻率。
隨后，按住啟動按鍵（翠綠色SB1），左邊的翠綠色顯示燈照亮（HL1），另外風機也運行。
變頻器在運行情況中，風機速率能用電阻器隨時隨地調整。
◆關機流程：按住終止按鍵，就完成了風機終止運行，另外右邊的鮮紅色標示維持照亮情況（HL2）。

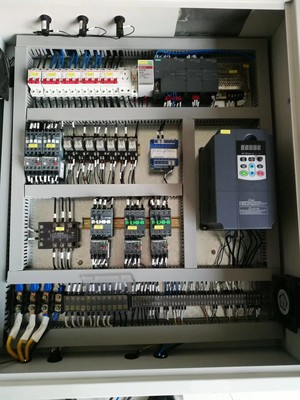

圖1
三、15KW變頻控制柜操作指南
◆啟動流程：
開啟控制柜子門，查驗開關電源主回道上的接線端子排是不是有松脫，無異常后，推上去空氣漏電開關，給變頻控制柜合閘。
用切換開關SQ1或SQ2，挑選好變頻器控制的風機。
變頻器顯示信息頁面上，顯示信息一切正常后，轉動電阻器，調至所需頻率。
隨后，按住啟動按鍵（翠綠色SB1），翠綠色的運行顯示燈（HL5）照亮，另外風機也運行。
變頻器在運行情況中，風機速率能用電阻器隨時隨地調整。
◆關機流程：
按住終止按鍵（鮮紅色SB2），就完成了風機終止運行，另外右邊的鮮紅色顯示燈（HL6）維持照亮情況。
如下圖：
圖2
四、變頻控制柜計劃方案
◆煤礦主井排風系統
由兩部主風機構成（一用一備）保證排風系統的一切正常，每臺主風機由兩部軸流式風機構成（對旋風機）。
每臺主風機由兩部18.5KW的軸流式風機構成（用兩部變頻器各自控制），每一次啟動一臺（廷時5-10秒）啟動此外一臺風機。
每臺主風機選用兩部E5-P-4T22的變頻器開展控制。
每臺控制柜內部都配有兩部E5-P-4T22的變頻器，對一臺主風機的兩部軸流式電動機開展控制（共兩部控制柜一用一備）。
在啟動或運行全過程中無論哪一臺主風機或直流變頻控制設備出現常見故障時，都能手動式轉換到預留的直流變頻控制設備，啟動預留發電機組運行，保證排風系統的一切正常運行。
◆煤礦主井自然通風風機
由兩部主風機構成（一用一備），每臺主風機由一臺15KW軸流式風機構成。
共選用1臺E5-P-4T18.5變頻控制柜對主風機開展控制（原啟動設備作為預留），變頻柜可轉換到隨意一臺風機上運行。
在啟動或運行全過程中，假如風機出現難題時，變頻柜設備可手動式轉換到預留的風機上，啟動預留的風機，確保排風系統一切正常運行。如果是直流變頻設備出現常見故障時，變頻柜還可以手動式轉換到原來的啟動設備上，啟動預留的通風機，確保排風系統一切正常運行。

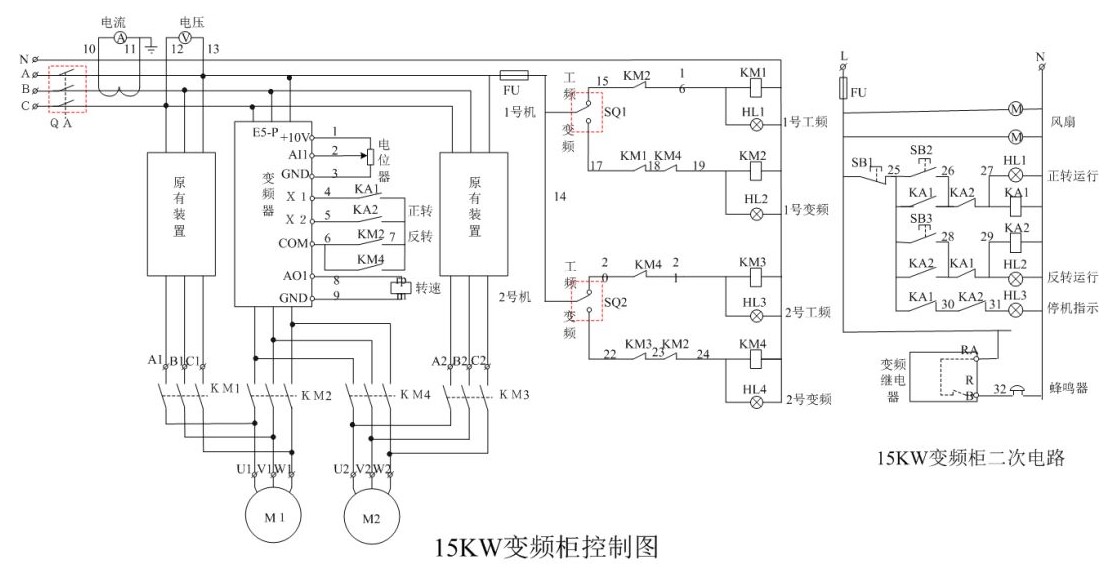

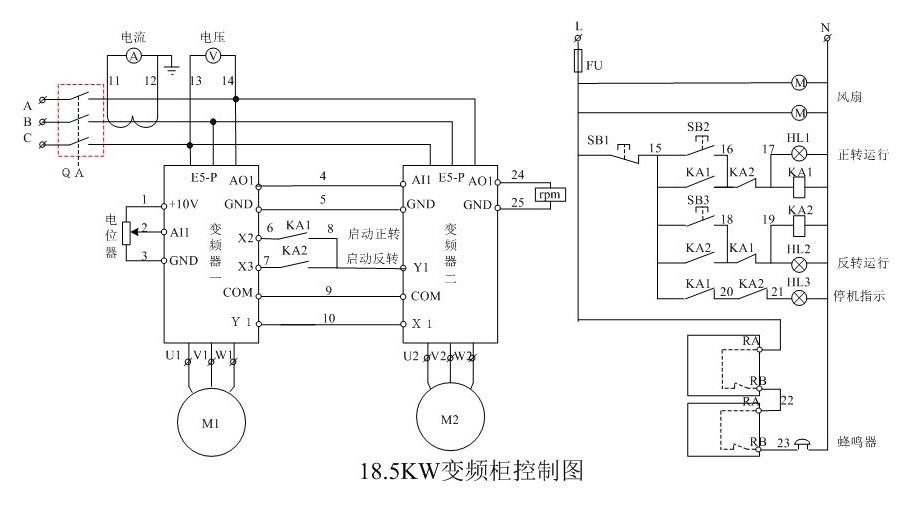

五、控制原理圖
