一臺變頻器（以下簡稱VFD）要滿足正常運行的需求，有兩個基本條件，一是頻率信號，還有一個就是運轉信號。這里的運轉指令包括起動、停止、正轉與反轉、正向點動與反向點動、復位等。與VFD的頻率給定方式一樣，運轉指令方式也有操作器鍵盤控制、端子控制和通信控制3種。這些運轉指令方式必須按照實際的需要進行選擇設置，同時也可以根據功能進行相互之間的方式切換。
一、控制面板控制
操作人員通過控制面板操控是最簡單的操作指令方式。用戶可以通過操作界面上的操作鍵、停止/復位鍵和正/反轉/點動鍵直接控制運行。
操作人員鍵盤控制最大的特點是方便實用，同時可以對故障進行報警，并能告知用戶是否在運行、故障或報警。因此，用戶無需接線即可判斷是否運行，并通過數字液晶屏顯示故障類型。

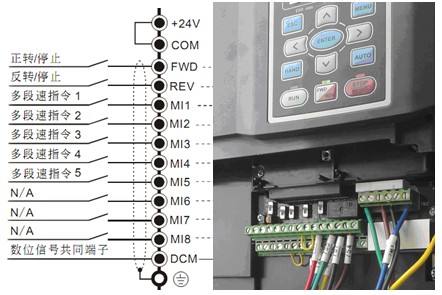

二、外部終端控制
端子控制是通過外部輸入端子從外部輸入開關信號來控制運行指令的一種方式。這些按鈕、選擇開關、繼電器、PLC或繼電器模塊取代了操作者鍵盤上的操作鍵、停止鍵、點動鍵和復位鍵，可以遠距離控制運行。外部輸入控制端子，接受開關信號，所有端子大致可分為兩類:
1.基本控制輸入
如運行、停止、正轉、反轉、點動、復位等。，這些終端的功能已在工廠校準，不能更改。
2.可編程控制輸入端
由于VFD可以接受幾十個控制信號，所以每個驅動系統同時使用的輸入控制端子并不多。為了節省接線端子，減小體積，只提供一定數量的“可編程控制輸入端子”，也稱“多功能輸入端子”。雖然它的具體功能是在工廠設置的，但并不是固定的，用戶可以根據自己的需要進行預設。常見的可編程功能如多速控制、加減速控制等。
三、通信控制
通信控制的方式與通信給出的方式相同。無需增加線路，通過改變上位機的傳輸數據就完成控制，如正反轉、點動、故障復位等。為了正確建立通信，必須設置與通信相關的參數，如站號、波特率和奇偶校驗。主機以主從模式與VFD通信，主機和VFD作為從機。網絡中只能有一臺主機。主機通過站號區分不同的從機，從機只有收到主機的讀寫命令后才發送數據。
上述資料由杭州三科整理編輯，如有疑問或有意咨詢變頻器價格等業務，請通過官網聯系客服人員了解詳情。
