在化工行業流水線上氣霧劑產品生產過程中產品不斷的壓蓋，用光電開關控制電機的不斷啟動停止,由于電機急速開停循環而導致電流過載或者由于機械故障導致燒毀電機，采用變頻器這個解決方法，可以有效的避免過流過載，變頻器由外部PLC直接控制。
某單位了為了降低能耗，提高生產效率對我單位的所有壓蓋機進行升級改造，經過篩選覺得選用三科重載變頻器系列。
由于原來壓蓋機屬于單機設備運行，接觸器、熱繼電器等在防爆箱內安裝，用按鈕控制啟動、停止，遠程不能監控，如果出現故障，不能及時停機，造成大量產品不合格，并且拆卸螺絲需要很長時間，更換電氣元器件極不方便，通過技改我們?nèi)サ粼瓉淼慕佑|器、熱繼電器等，把變頻器統一放在非防爆區的控制柜內，變頻器通過PLC控制，車間監控人員通過組態軟件實時監控壓蓋機運行狀態，如果出現異常，及時停機，通知現場維護人員及時維修。
現場的電纜原來由控制柜方向放一條總電源電纜過去，在分別給旋蓋電機、送蓋電機、合蓋電機電源，更改為控制柜方向控制旋蓋電機、送蓋電機、合蓋電機電源，需要為旋蓋電機、送蓋電機、合蓋電機各放一條電纜，電纜線徑大小根據實際控制電機大小而定。

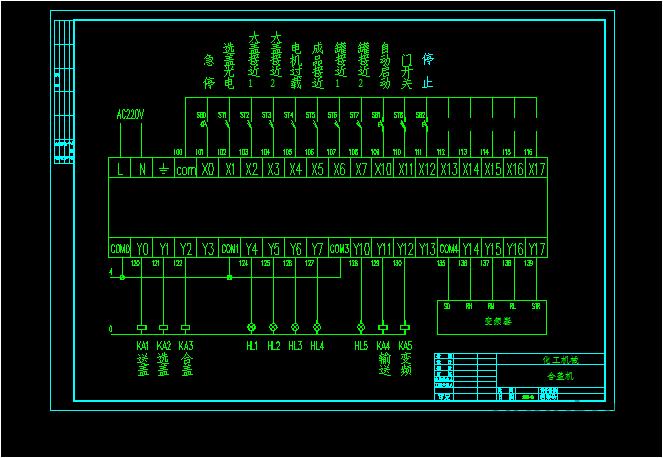

PLC控制圖如下：

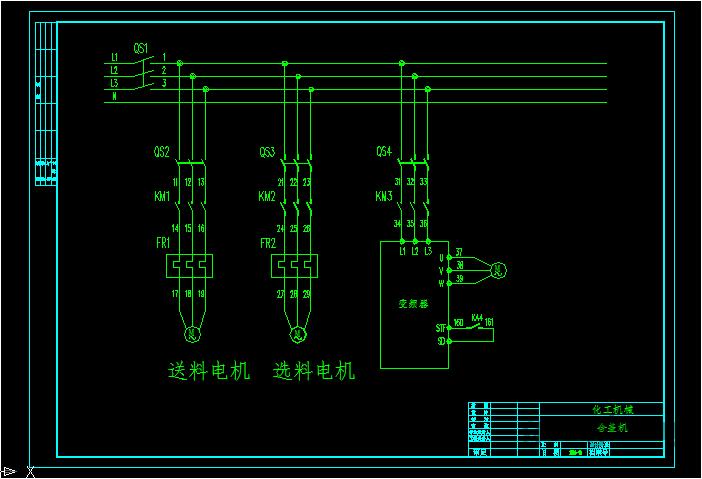

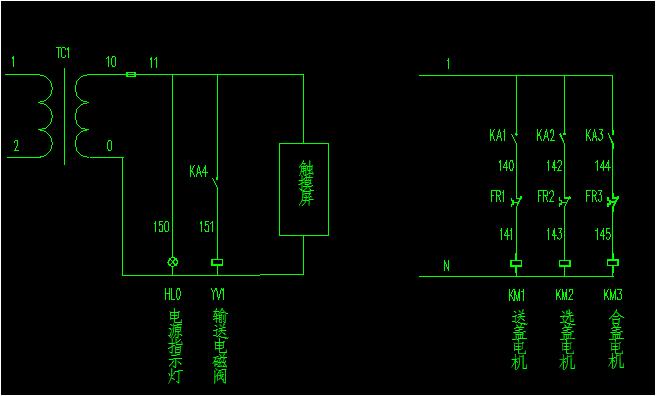

電機控制如下圖：
需要在可編程控制器上根據控制要求，計算出控制的輸入和輸出點各是多少，并根據功能寫出對應程序并繪出圖紙。
文章資料由三科變頻器工程人員收集整理
